对粮油厂DT305脱溶机减速机进行振动检测，利用位移频谱分析发现该减速机3#轴、4#轴上部轴承出现明显轴承故障频率，诊断该轴承存在故障，设备拆检时验证，诊断结果准确。对于小于10HZ振动频率，用位移谱更能明显标识特征频率，更能有效诊断设备故障。下面为详细的诊断报告：

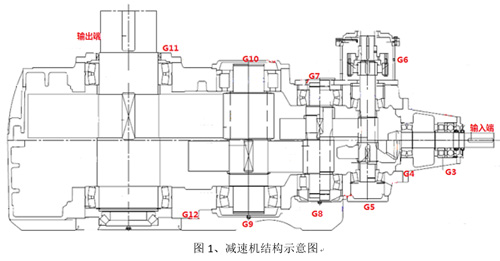

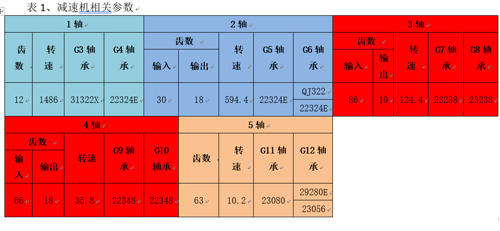

1、设备结构示意图及相关参数

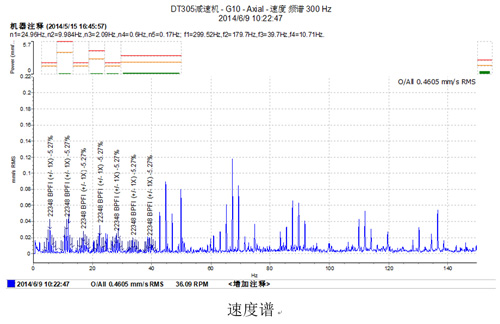

2、振动数值及频谱分析
如果单纯看设备振动数据数值，该设备各测点振动值非常小，易忽略设备存在的问题。但分析设备频谱发现：

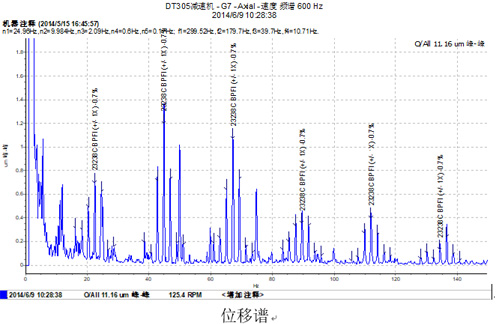

（1）G7测点（即减速机3轴上部轴承）存在明显轴承SKF 23238轴承内圈故障频率，且两侧还伴有明显转频边带，且体现在频谱中。由此可推断该轴承内圈存在严重问题，且处于晚期。

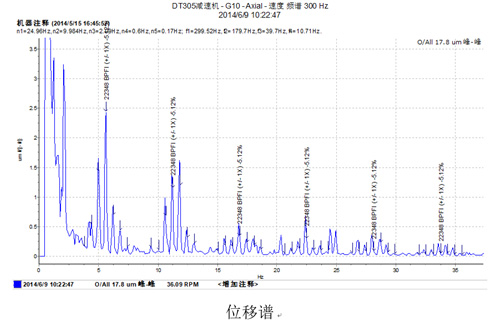

（2）G10测点（即减速机4轴上部轴承）存在明显轴承SKF 22348轴承内圈故障频率，且两侧还伴有明显转频边带，且体现在频谱中。由此可推断该轴承内圈也存在严重问题，且处于晚期。

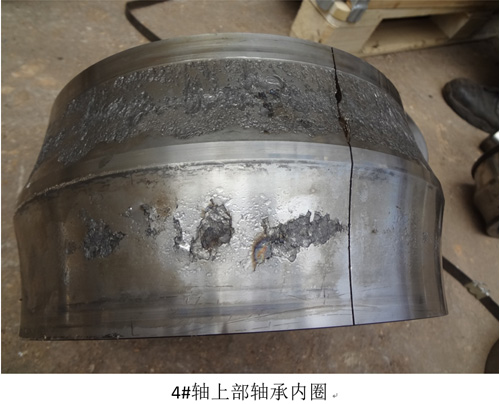

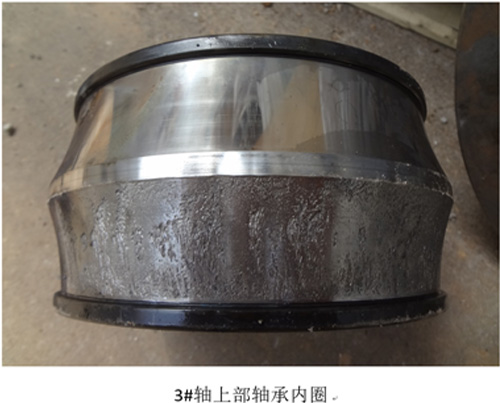

3、拆装验证
