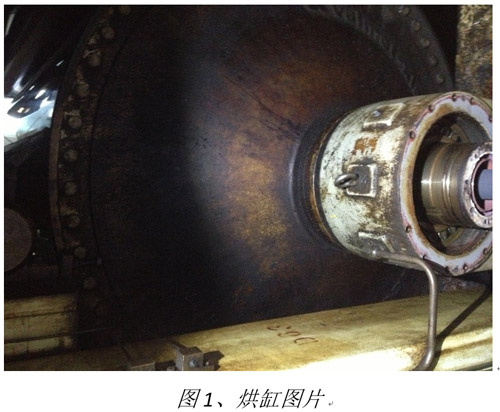

造纸厂烘缸是造纸生产环节中的关键设备，且该设备转速较低，约为98rpm，振动幅值较小，是预测维修中的难点设备。

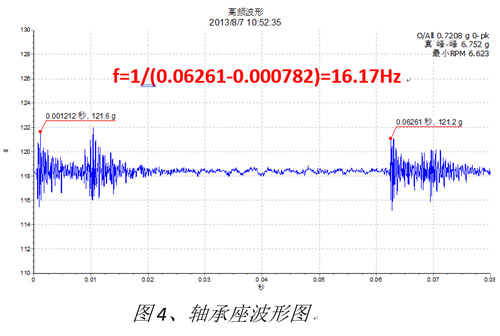

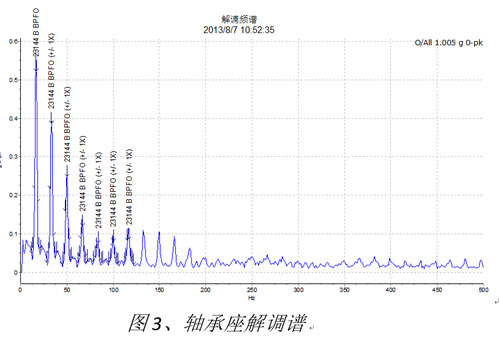

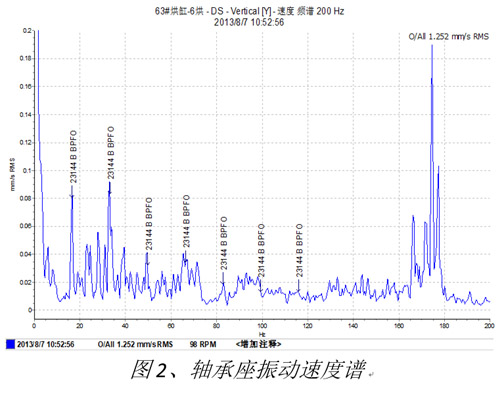

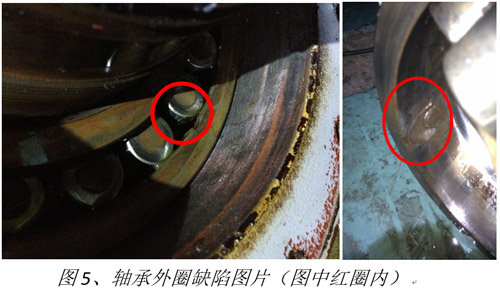

采用VB7仪器的6pack功能测量设备低频频谱与波形、解调频谱与波形和高频频谱与波形，多角度判断设备问题。检测发现烘缸轴承速度值仅为1.252mm/s rms，但在软件中输入该轴承型号（SKF 23144），在速度谱上发现明显的轴承外圈故障，在解调谱上主要以轴承外圈故障特征频率为主。分析波形图，发现明显的冲击信号，峰值之间的差值约等于轴承滚子通过缺陷外圈的时间间隔（即外圈故障特征频率）。由此推断该轴承外圈应存在缺陷。经维修检查发现实际情况与诊断结论相符。
