（1）使用工频电压运行的电机

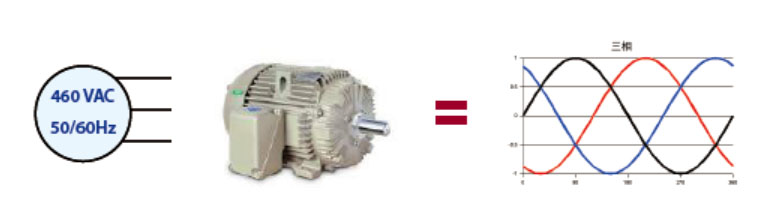

电感电机使用 3 相正弦电源（50 Hz 或 60 Hz）运行。
输入电源的频率、相位（120 度相移）、振幅是平衡的。
在平衡得当的情况下，共模电压（即三相电压之和）始终等于零。
注意：除了大型电机以外，一般不需要进行轴承保护。

（2）采用变频驱动器 (VFD) 驱动的电机

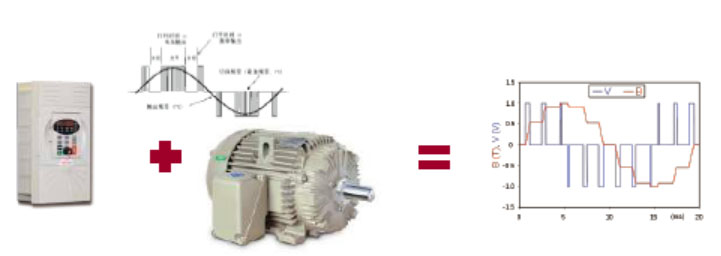

采用 VFD 操作时，电机电源是一系列的正、负脉冲，不是平滑的正弦波。
输入电压从不平衡，因为电压为 0 伏、正或负，在所有三相之间的脉冲之间快速切换。
共模电压通常为“方波”或“6 步”电压波形。

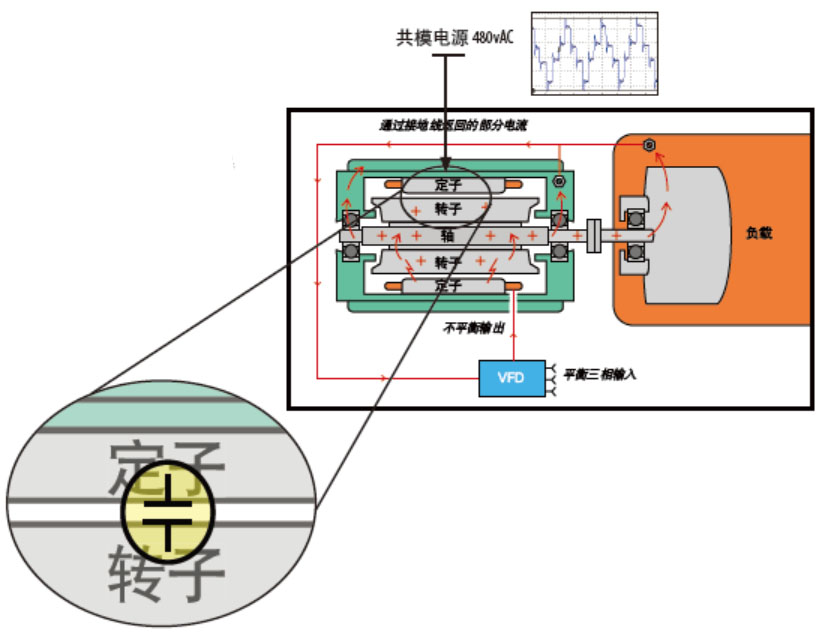

容性轴承电流：电机就象电容一样工作
来自变频驱动电机的脉冲电压在电机轴上形成电容耦合共模电压。
轴电压放电产生轴电流。

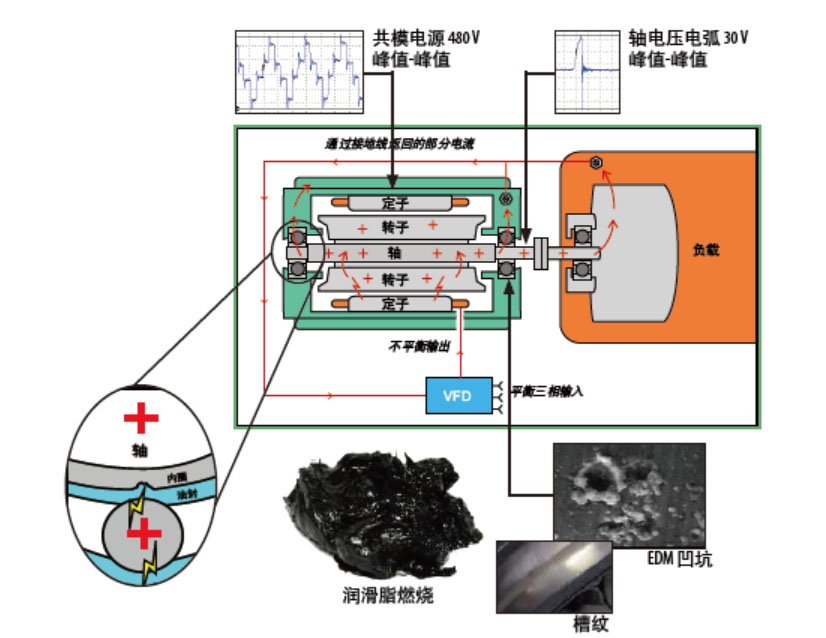

电压通过轴承形成电弧
电压通过轴承形成电弧，放电加工（轴电压）在轴承座圈上形成成千上万的凹坑，导致轴承性能下降，造成摩擦和噪音增大，滚动元件会对轴承座圈造成槽纹损坏，轴承润滑/润滑脂退化、燃烧和失效，存在成本高昂的意外故障停机的可能性。

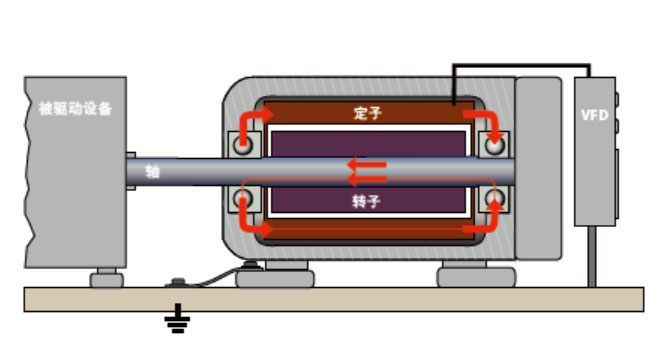

VFD 驱动电机中的高频回路电流

在定子绕组在电机轴周围产生的不平衡磁通量的感应下，这些电流会在电机轴承中回路。高频回路电流对于超过 100 HP (75 kW) 的交流电机和超过 10 HP (7.5 kW) 的直流电机会造成问题。

除了高频回路电流外，还有容性轴承电流，它会沿着轴进入所连接的设备，在设备的轴承或齿轮中形成放电加工（轴电压）。因此，在考虑高频回路电流的同时，还要考虑使用 AEGIS? 轴接地环来降低容性轴承电流，将驱动器端电机轴承和/或所连设备上的电压引入大地。

防止容性轴承电流和高频回路电流的尚佳做法

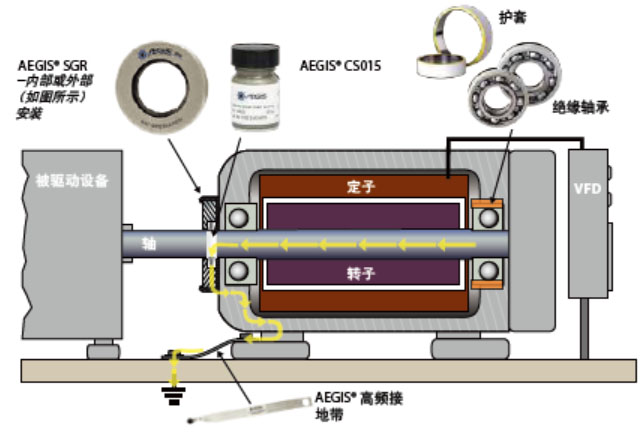

阻止高频回路电流的尚佳做法建议是隔离电机的非驱动端 (NDE) 或采取绝缘保护，并在驱动端 (DE) 绝缘保护的另一侧安装 AEGIS?轴承防护环以阻止容性轴承电流。此做法可以同时保护电机的 DE 轴承和所连接设备。
