推荐试验设备：

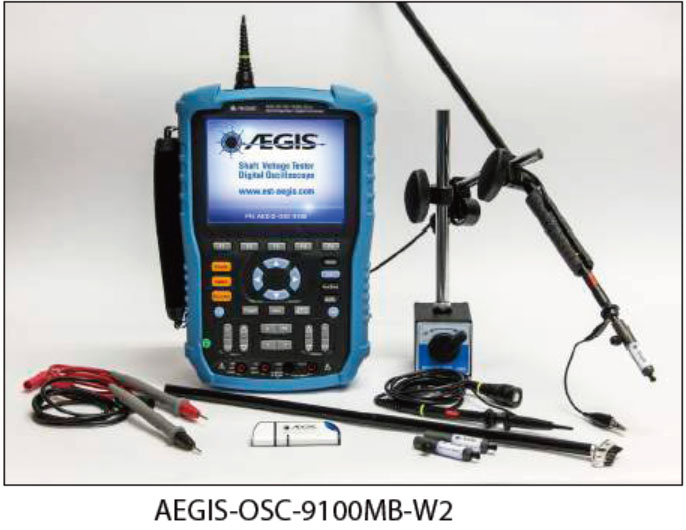

AEGIS? Shaft Voltage Tester? 100 MHz 数字示波器，带有 10:1 Shaft Voltage Probe? 轴电压探头套件。我们推荐采用 100MHz 带宽以准确测量轴承放电带来的高频过渡和 VFD 波形。
两个 1X/10X 探头，一个带有 Shaft Voltage Probe? SVP 针尖；
1000V CAT III 万用表测试引线

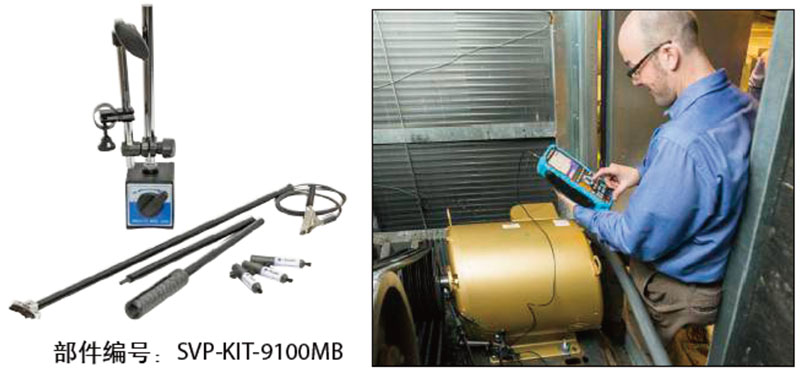

AEGIS? SVP Shaft Voltage Probe? 轴电压探头
AEGIS? SVP 轴电压探针连接到示波器电压探头上，以方便准确测量旋转轴的电压。
高密度导电微纤维确保连续接触旋转轴。SVP-KIT-9100MB 包含备用针尖、加长杆、磁性基座/探头托架和 AEGIS? 环模拟器。

轴电压读数示例
高峰值对峰值共模电压 –
通常 20 至 120 伏峰峰值（10 至 60 伏峰值）。波形图显示电机轴上的电容耦合共模电压。“六步”波形是 VFD 的 3 相脉冲的结果。从变频器到电机的脉冲宽度调制 (PWM) 脉冲定时确定波形的形式。有时看上去像方波。
种六步或方波是轴承没有放电峰峰值轴电压处于高水平时看到的现象。电压水平会克服大多数非隔离轴承中的介电并开始放电。

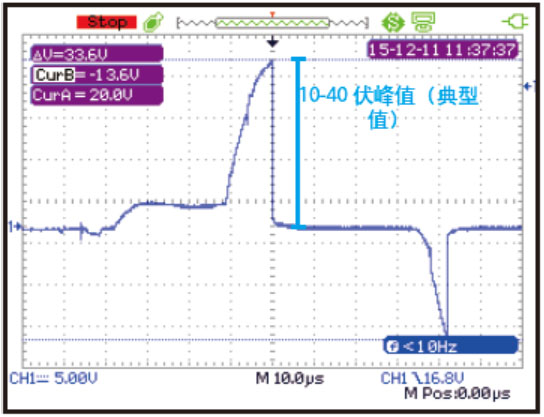

高幅轴电压放电波形
通常 EDM 放电发生在 20 至 80 伏峰峰值之间（10 至 40 伏峰值），具体取决于电机、轴承类型、轴承使用年限和其他因素。波形图像显示轴上的电压增加，然后显示剧烈的垂直线，表明电压放电。基于变频器的载波频率，一秒内会出现数千次。电压后缘的剧烈垂直放电为超高频dv/dt，典型“放电频率”为 1 至 125 MHz（基于许多应用中的试验结果）。

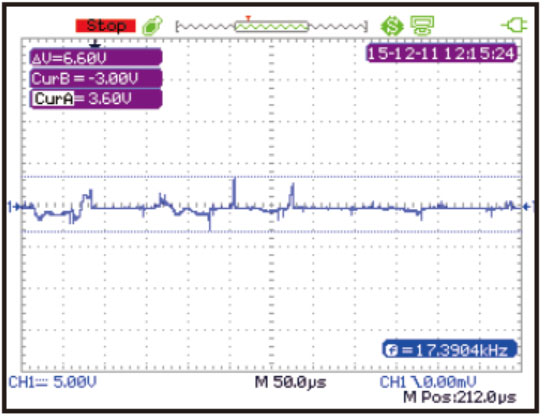

低幅轴电压放电波形
通常电压为 4 至 15 伏峰峰值（2 至 8 伏峰值）。波形图显示在 30 KHz 至 1 MHz 之间的较低 dv/dt 频率的更连续放电波形。电压较低是由于轴承内的电流更大，是轴承润滑剂导电的结果，也可能是电机驱动器、转速、负荷或其他因素导致的结果。轴承中出现放电时，润滑剂受到碳和金属微粒污染。轴电压阻抗较低导致峰峰值电压较低。在已经运行数月或数年的电机中通常会发现这种情况。

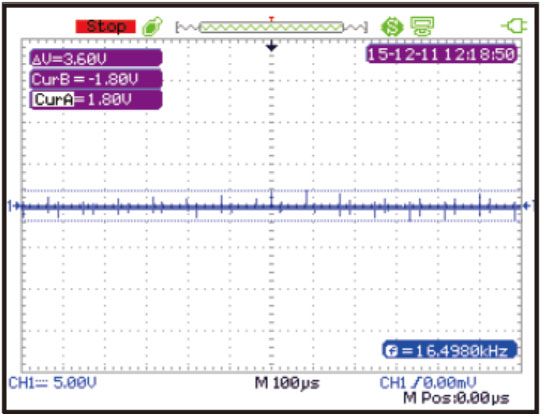

安装 AEGIS? 环时的峰峰值电压
安装 AEGIS? 环后，通常裸钢轴显示的轴电压为 2 至 10 伏峰峰值（1 至 5 伏峰值），具体取决于电机功率、本底噪声、轴的导电性及其他因素。涂抹 AEGIS? 银质导电液可以进一步降低电压读数，这种涂料可以提高轴表面的导电性并允许电子更有效地传输到导电微纤维尖部。
波形图显示安装 AEGIS? SGR 环的电机的低峰峰值波形以及放电轴电压。
